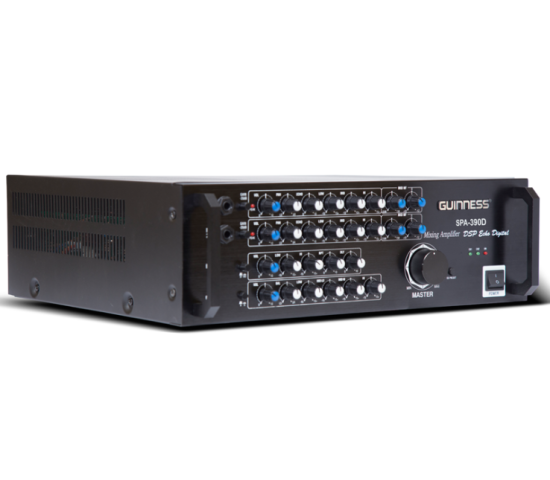

AMPLY GUINNESS SPA-390D

MÔ HÌNH LẮP ĐẶT

KẾT NỐI LOA:

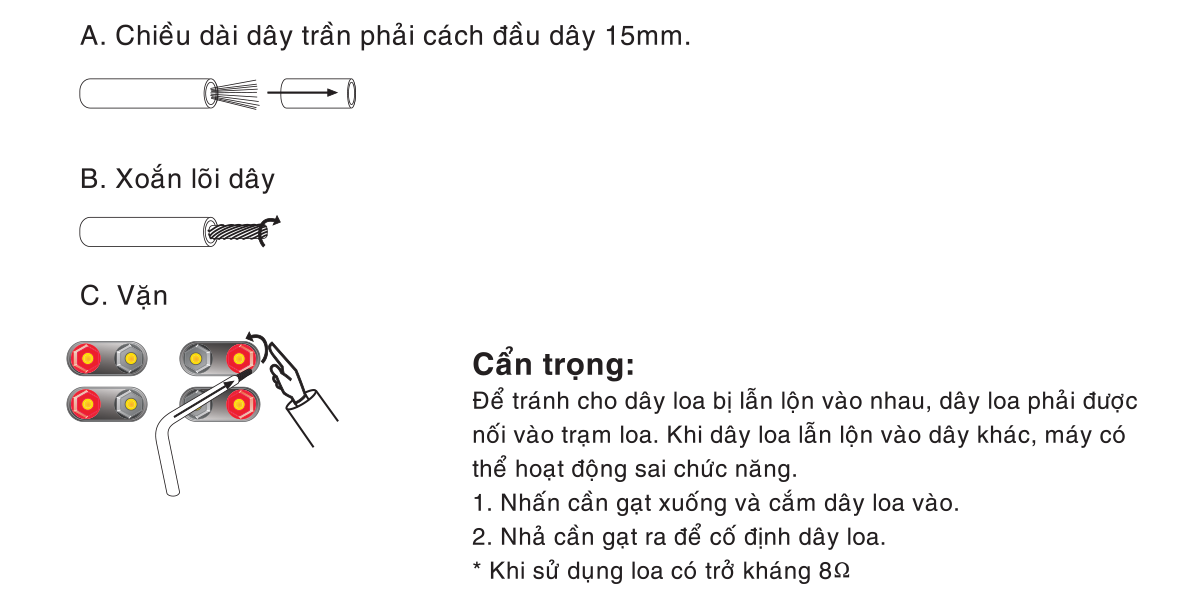

Phương pháp đi dây loa (xem minh họa dưới đây)

Cắt lớp vỏ nhựa của dây loa vá xoắn lõi dây

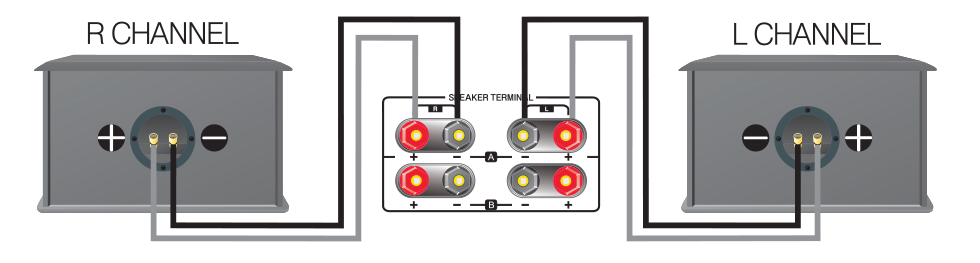

KẾT NỐI 1 CẶP LOA:

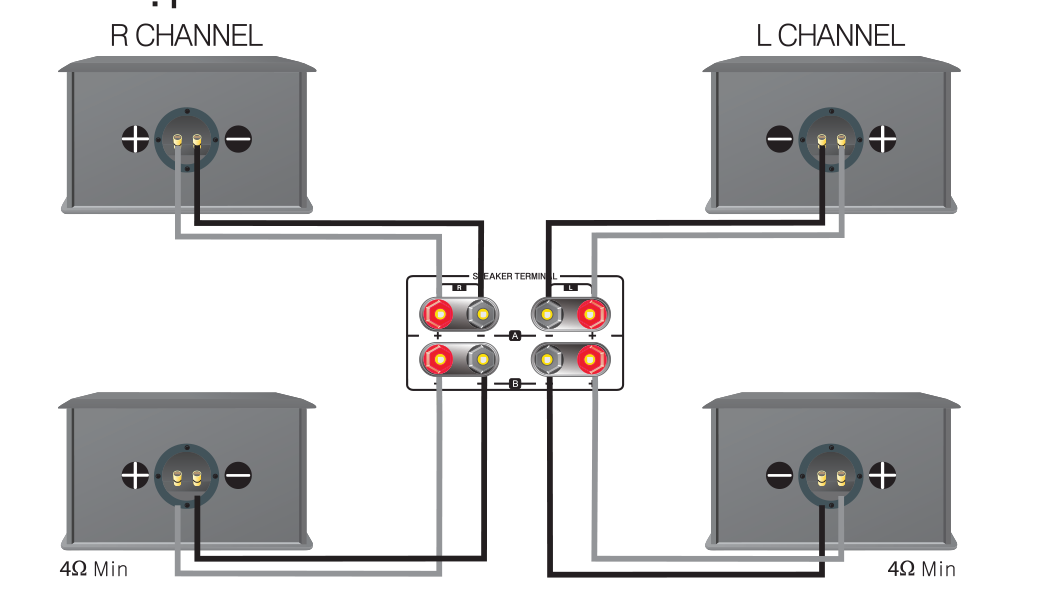

KẾT NỐI 2 CẶP LOA:

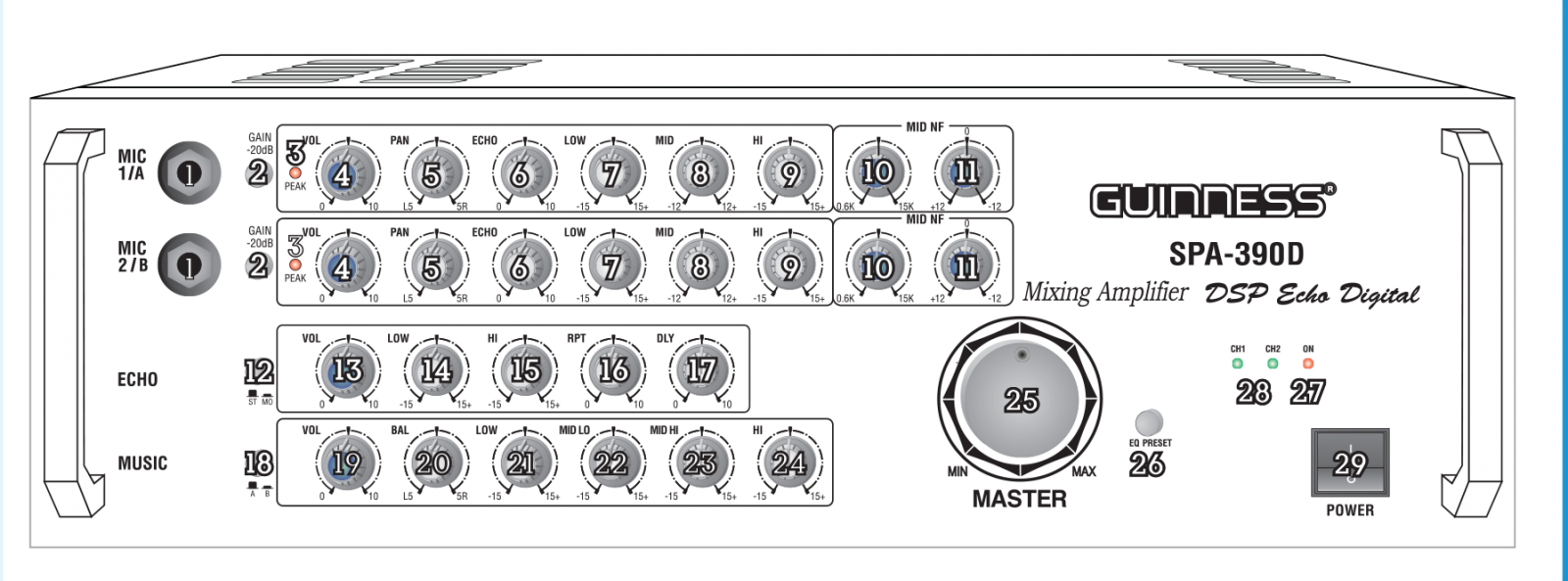

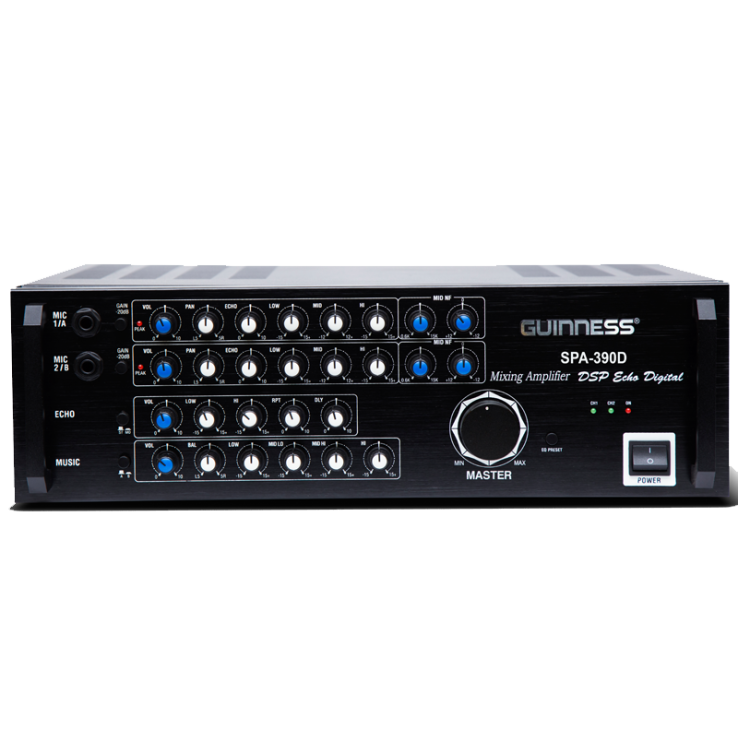

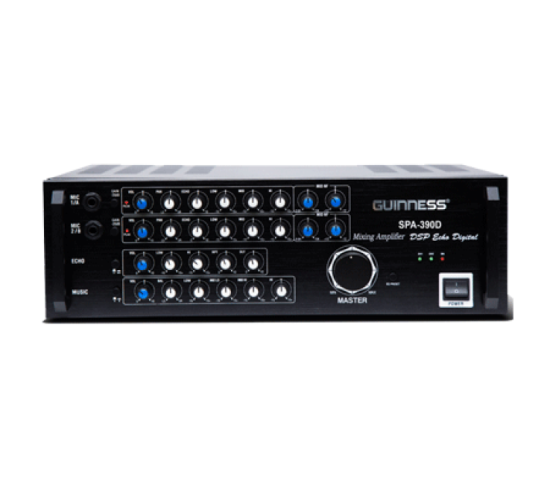

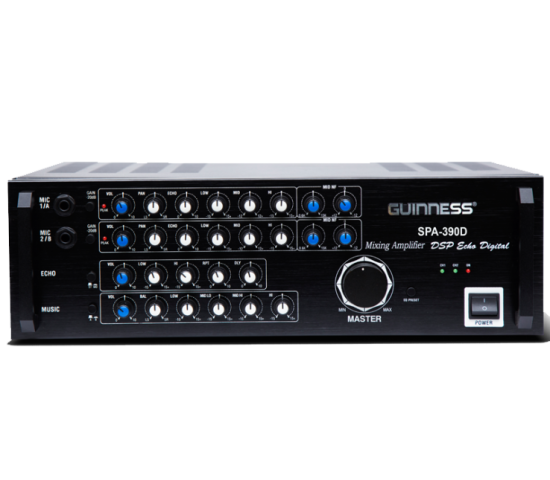

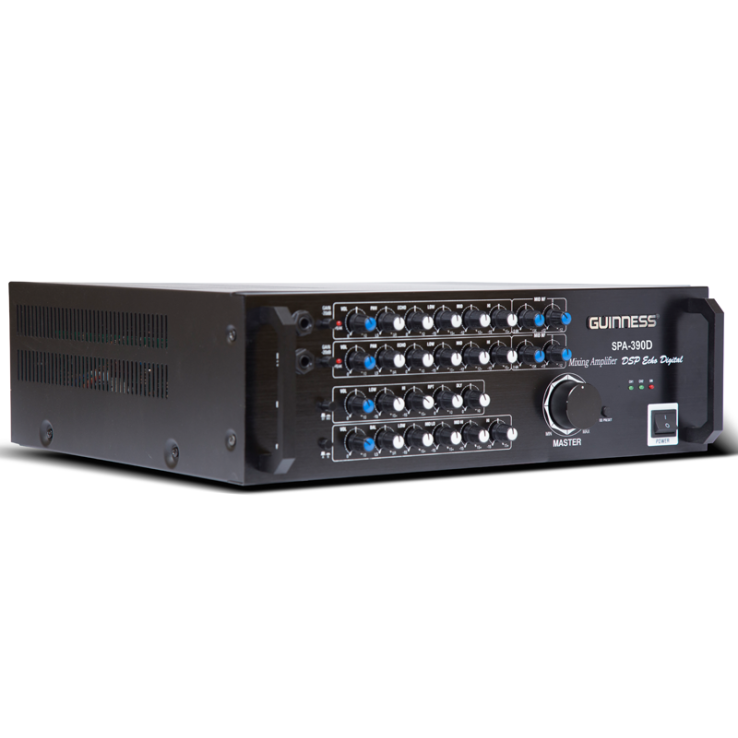

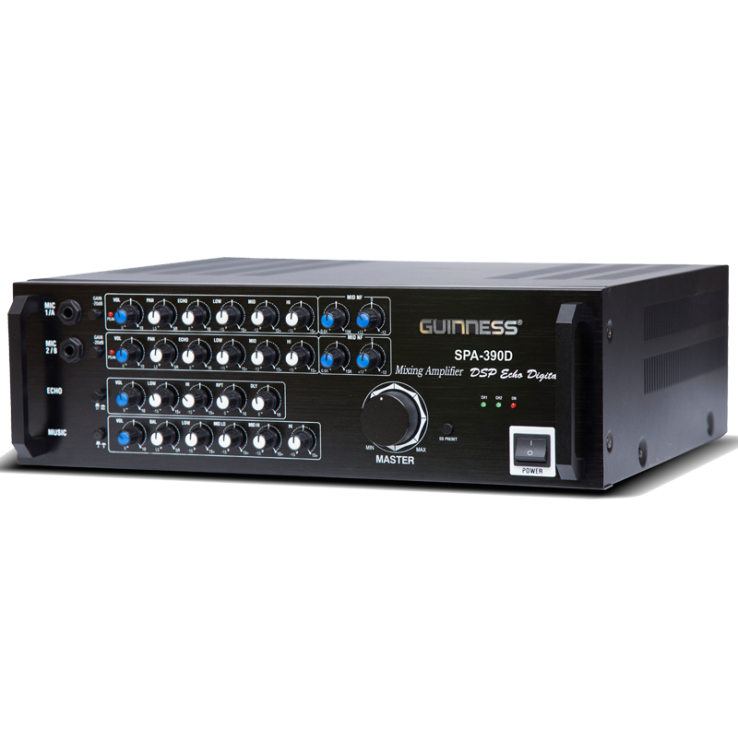

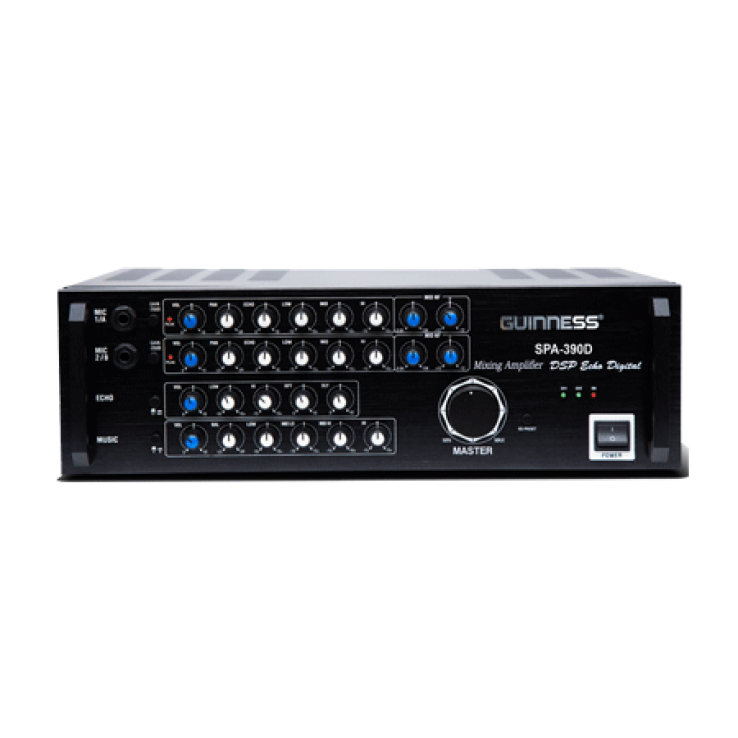

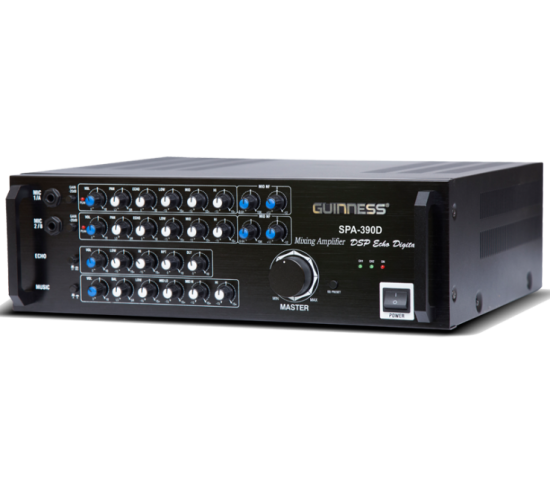

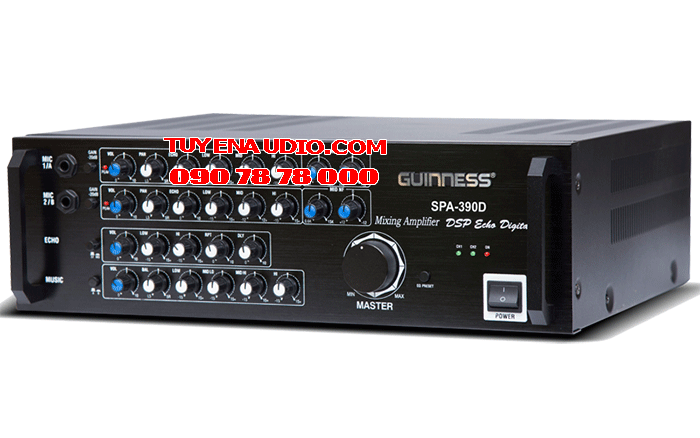

MẶT TRƯỚC AMPLY:

MIC 1/A: Khi mic được nối với Mic 1 phía trước máy hoặc mic A phía sau máy, có thể điều khiển mức độ ngõ vào Mic, âm lượng tiếng vang, cân bằng âm lượng trái/phải và điều chỉnh tiếng.

MIC 1/B: Khi mic được nối với mic 2 phía trước máy hoặc mic B phía sau máy, có thể điều khiển mức độ ngõ vào mic, âm lượng tiếng vang, cân bằng âm lượng trái/phải và điều chỉnh tiếng.

Lưu ý: Mic 1 và A/ Mic 2  và B được thiết kế kết nối với nhau, khi điều khiển âm lượng, Mic phía trước và mic phía sau sẽ được điều chỉnh cùng nhau.

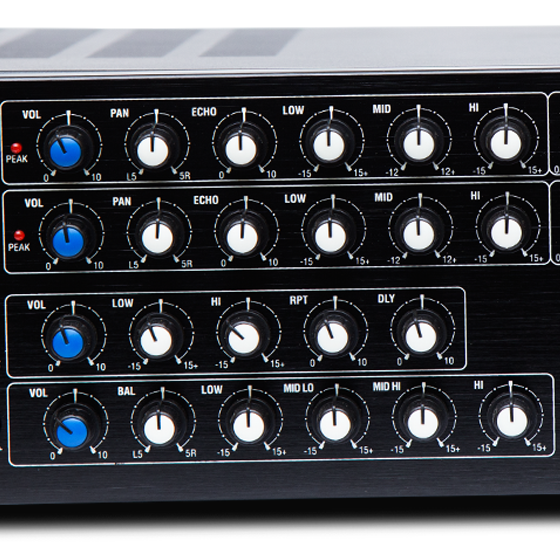

Điều chỉnh âm lượng Micro:

1. Ngõ vào micro: Ngõ cắm micro hoặc các tín hiệu vào khác.

2. Gain Switch: nhấn vào khi mức tín hiệu ngõ vào lớn hơn tín hiệu micro.

​3. Đèn Peak: đèn sẽ sáng khi tín hiệu ngõ vào quá mạnh.

4. Mic.Vol: điều chỉnh âm lượng cho micro.

5. Pan: điều chỉnh cân bằng âm lượng micro giữa kênh trái và kênh phải.

6. Echo: điều chỉnh tiếng vang của micro.

7. Low: điều chỉnh âm trầm (tiếng bass) của micro.

8. Mid: điều chỉnh tần số trung (tiếng Middle) của micro.

9. Hi: điều chỉnh âm cao (tiếng treble) của micro.

Chỉnh âm lượng NF:

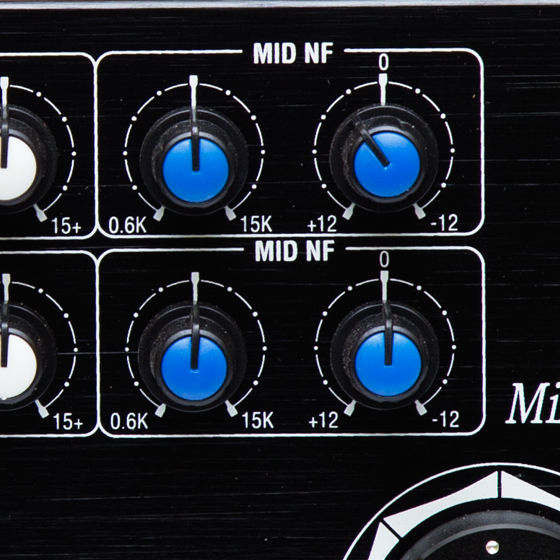

10. Mid nf (frequency): để tránh và dừng tiếng hú, điều chỉnh giá trị tần số.​

11. MID nf (gain): để tránh và dừng tiếng hú, điều chỉnh độ lợi.

Chỉnh âm lượng Echo:

12. Selector: chọn tiếng vang stereo.

13. VOL: điều chỉnh âm lượng của tiếng vang.

14. Low: điều chỉnh âm trầm (tiếng bass) của tiếng vang.

15. Hi: điều chỉnh âm cao (tiếng treble) của tiếng vang.

16. RPT: điều chỉnh số lần lặp lại của tiếng vang.

17. DLY: điều chỉnh tốc độ tiếng vang.

Chỉnh âm thanh nhạc:

18. Selector (Công tắc đảo): Công tắc chọn ngõ vào CD và thiết bị ngoài tại mặt sau máy. (Nhấn vào để chọn CD hoặc giữ nguyên để chọn thiết bị ngoài)

19. VOL: điều chỉnh mức âm lượng nhạc của thiết bị kết nối với ngõ vào CD và thiết bị ngoài tại mặt sau máy.

20. BAL: Điều chỉnh cân bằng âm lượng nhạc giữa kênh trái và kênh phải.

21. LOW: Điều chỉnh âm trầm (tiếng bass) của nhạc.

22. Mid LOW: điều chỉnh tần số trung thấp của nhạc.

23. MID HI: Điều chỉnh tần số trung cao của nhạc.

24. HI: Điều chỉnh âm cao (tiếng treble) của nhạc.

Chỉnh âm lượng tổng thể:

25. Master Volume: Điều chỉnh âm lượng tổng thể

26. EQ: nâng tiếng bass và treble để âm thanh sống động.

Đèn báo led:

27. Power on: đèn led đỏ dùng để báo tình trạng công tắc nguồn bật.

28. Đèn báo mức tín hiệu của kênh âm thanh trái và phải.

Công tắc nguồn:

29. Nhấn công tắc nguồn lên phía trên để mở nguồn (Đèn báo đỏ sẽ sáng) và nhấn xuống phía dưới để tắt nguồn (đèn báo đỏ sẽ tắt)

MẶT SAU MÁY:

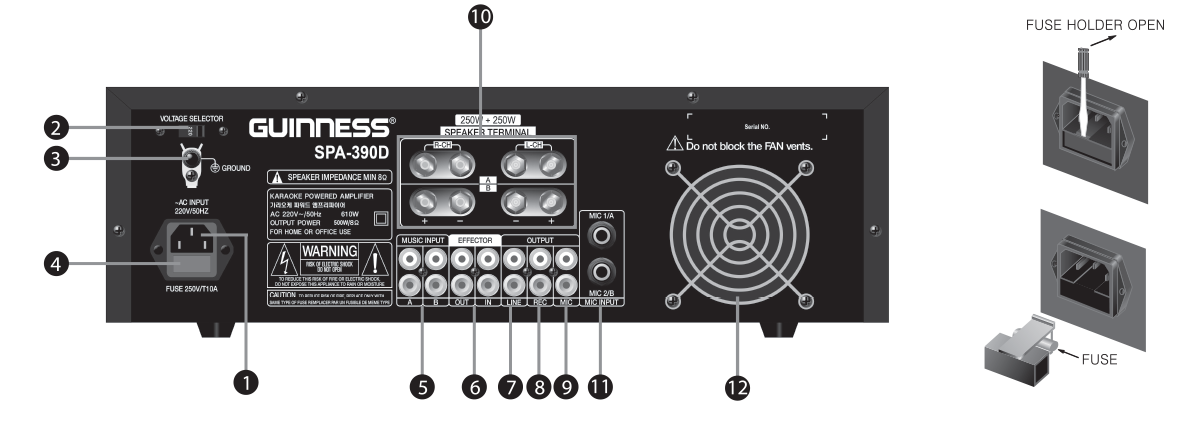

1. NGÕ CẮM DÂY ĐIỆN NGUỒN: kiểm tra đúng điện thế trước khi cắm dây điện nguồn vào ổ điện

2. CHỌN ĐIỆN ÁP NGUỒN: Vui lòng kiểm tra nguồn điện trước khi bật. Bạn có thể chọn nguồn điện cung cấp là 220V hoặc 110V tùy vào điện áp nơi bạn sinh sống

3. TRẠM NỐI ĐẤT: Máy phải được nối đất để tránh bị điện giật

4. CẦU CHÌ: để bảo vệ máy nên sử dụng cầu chì thích hợp

Nếu quý khách thay cầu chì mới, hãy rút phích cắm điện va thay thế một cầu chì mới thích hợp với công suất của máy

5. NGÕ VÀO THIẾT BỊ BÊN NGOÀI A/B: để nối các nguồn âm thanh khác như máy phát nhạc, turner, deck, VTR, vv…

6. NGÕ VÀO / NGÕ RA HIỆU ỨNG NHẠC: kết nối jack cắm của thiết bị equalizer stereo bên ngoài vào các lỗ cắm này. Lỗ cắm này có một thanh ngắn (hình chữ U). Khi quý khách sử dụng thiết bị hiệu ứng bên ngoài, hãy rút ngắn này và cắm thiết bị bên ngoài vào đó. Khi quý khách không sử dụng thiết bị ngoài nữa, hãy cắm thanh ngắn này để sử dụng.

Nếu thanh ngắn (hình chữ U) không được gắn vào, sẽ không có âm thanh phát ra

7. NGÕ RA PHỤ TRỢ: toàn bộ công suất ngõ ra của amply nảy được chuyển đến ngõ ra của amply khác hoặc đi vào sub điện

8. NGÕ RA THU ÂM: Kết nối với đầu thu deck, quý khách có thể thu tiếng từ ngõ ra của amply này

9. NGÕ RA MIC: chỉ có tín hiệu Mic được tái tạo lại và đưa ra ngõ ra này để kết nối với hệ thống chấm điểm

10. NGÕ RA LOA: hệ thống loa bên trái so với vị trí giữa được nối vào ngõ ra bên trái và hệ thống loa bên phải so với vị trí giữa được nối vào ngõ ra bên phải. Khi kết nối loa và ngõ ra loa, phải cắm đúng cực (+) vào cực (+) và cực (-) vào cực (-). Nếu các cực này không được cắm đúng, sự lệch pha âm thanh sẽ gây giảm chất lượng và âm lượng của tiếng.

11. NGÕ VÀO MIC A, B: MIC 1 và A/ MIC 2 và B được thiết kế nối với nhau, khi điều chỉnh âm lượng, mic phía trước và mic phía sau sẽ điều chỉnh cùng nhau.

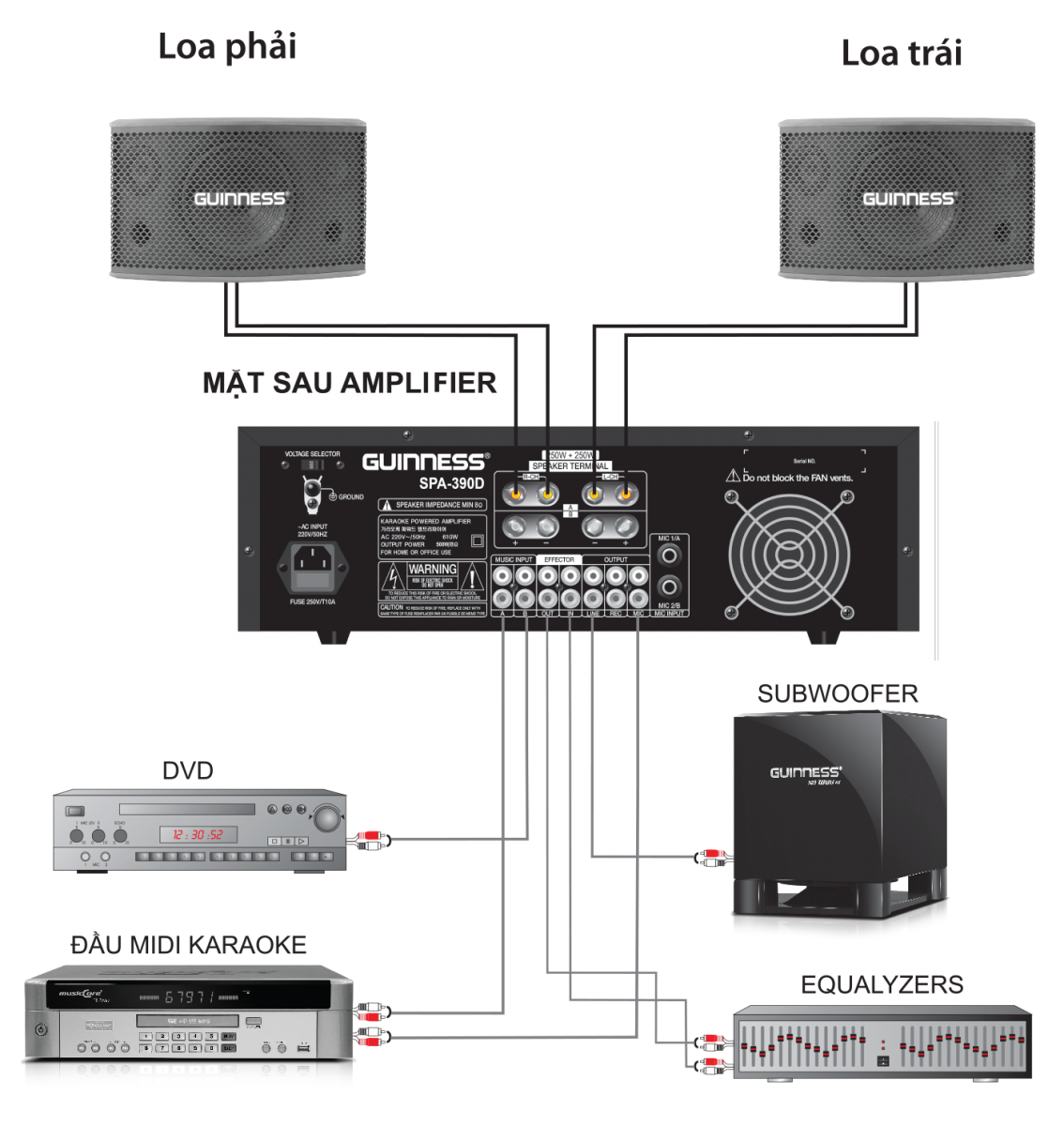

KẾT NỐI HỆ THỐNG:
